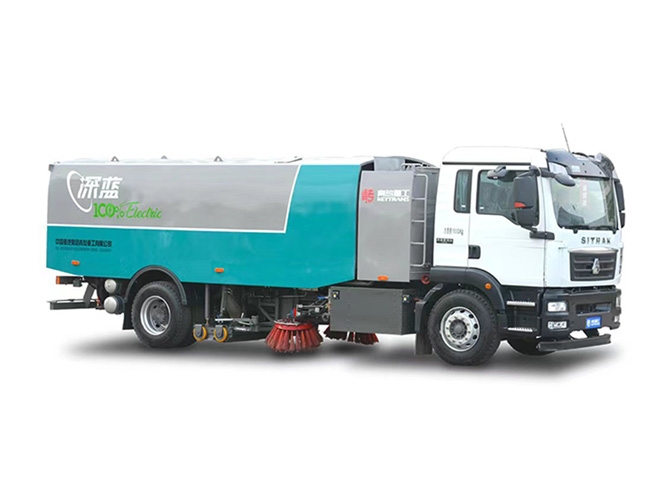

SITRAK-C5H純電動洗掃車
純電動洗掃車適用于城市道路、廣場、機場、碼頭、隧道、橋梁、路緣等地方的機械化洗掃作業。
1、該車型采用重汽底盤，曼技術四點懸浮駕駛室，氣浮動座椅和自動電加熱后視鏡，全方位攝像系統，雙電機集成后驅橋，寧德時代磷酸鐵鋰電池平鋪設計，重心低。
2、整車動力損失少，噪音小，低噪聲鋁合金風機和雙級降噪系統，作業噪聲低至82dB。高壓水泵軸向磁通電動機直驅，高壓水壓力無極調壓。
3、作業操控采用一鍵式全自動CAN控制系統，集控制、報警、診斷、監視于一體。
4、上裝清水箱和污水箱304材質，垃圾箱高壓清洗功能，掃刷采用三級轉速控制，可實現最佳轉速與車速配合。液壓泵閥、高壓水泵采用國內外知名品牌，高壓噴嘴等選用原裝進口零配件。
技術參數
| 整車型號 | QDZ5180TXSZDG553BEV | |||||||||
| 汽車底盤 | 底盤型號 | 中國重汽 ZZ1186N531GZ1EV2 | ||||||||
| 電機型號 | TZ230XS-ZQRM100V07/TZ230XS-ZQRM130V08 | |||||||||
| 電機形式 | 永磁同步 | |||||||||
| 電機額定/峰值功率 | 50 +70kW/100+130 kW | |||||||||
| 最大轉矩 | 240+350 N.m /120+170N.m | |||||||||
| 電動機控制器 | KTZ58X42S-ZQV06 | |||||||||
| 冷卻方式 | 液冷 | |||||||||
| 輪胎 | 前輪 | 295/80R22.5 | ||||||||
| 后輪 | 295/80R22.5 | |||||||||
| 風機 | 型式 | 專用高壓離心風機8# | ||||||||
| 傳動形式 | 電機直驅 | |||||||||
| 液壓系統 | 型式 | 開式 | ||||||||
| 主要元件 | 齒輪泵、多路換向閥、掃盤馬達、油缸、電磁閥等 | |||||||||
| 溢流壓力 | 20MPa | |||||||||
| 液壓油容量 | 100L（65L） | |||||||||
| 電氣系統 | 控制方式 | CAN控制系統，按鍵觸摸屏；監視系統 | ||||||||
| 總電壓 | 608.58V | |||||||||
| 輔助電源電壓 | 24V | |||||||||
| 電源電量 | 315.85Ah | |||||||||
| 高壓清洗系統 | 高壓水泵 | 型式 | 柱塞式 | |||||||
| 型號 | PFS36 | |||||||||
| 額定壓力 | 13MPa | |||||||||
| 額定流量 | 153L/min | |||||||||
| 額定轉速 | 800-1000r/min | |||||||||
| 水閥及控制 | 水閥型式 | 高壓不銹鋼球閥， 10MPa | ||||||||
| 控制方式 | 氣缸驅動，電氣控制 | |||||||||
| 噴水桿噴嘴型式 | 高壓洗滌型 | |||||||||
| 低壓沖洗系統 | 隔膜泵 | 型號 | DP60 | |||||||
| 流量 | 5 m3/h | |||||||||
| 左右噴桿 | 噴桿擺動 | 氣缸驅動電氣自動控制 | ||||||||
| 噴嘴離地高度 | 隨吸嘴借滾輪與路面隨動 | |||||||||
| 噴嘴總數量 | 8只（每側4只） | |||||||||
| 作業 參數 |
洗掃作業 | 洗掃寬度 | m | 3.6 | ||||||
| 洗掃行駛速度 | Km/h | 0～15 | ||||||||
| 清洗高壓水額定壓力 | Mpa | 0～12 | ||||||||
| 清洗水額定流量 | L/min | 153 | ||||||||
| 清掃作業 | 清掃寬度 | m | 3.5 | |||||||
| 清掃速度 | km/h | 0~15 | ||||||||
| 最大清掃能力 | m2/h | 70000 | ||||||||
| 卸料角 | ° | ≥45 | ||||||||
| 清水箱總?cè)莘e | L | 8700 | ||||||||
| 垃圾罐總?cè)莘e | L | 7000（凈6.18） | ||||||||
| 質量參數 | 最大總質量 | kg | 18000 | |||||||
| 整車整備質量 | kg | 13480 | ||||||||
| 結構尺寸 | 外形尺寸（長×寬×高） | mm | 9410×2510×3035， 2900 | |||||||
| 軸距 | mm | 5300 | ||||||||
| 懸長 | 前懸 | mm | 1450 | |||||||
| 后懸 | mm | 2660 | ||||||||
| 接近角 | (° ) | 16 | ||||||||
| 離去角 | (° ) | 13 | ||||||||
| 最小離地間隙 | mm | 190 | ||||||||
